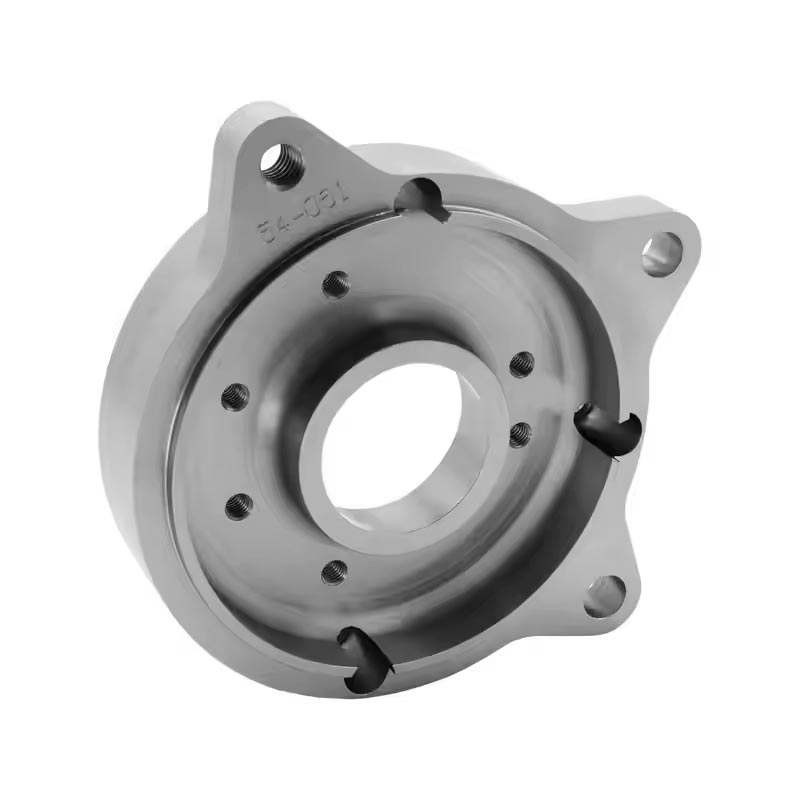

Moulage en moule permanent, également connu sous le nom de moulage sous pression par gravité, est un processus de moulage de métaux très efficace qui utilise des moules réutilisables, généralement en acier ou en fonte, pour produire des composants métalliques cohérents et de haute qualité. Contrairement au moulage au sable, où les moules sont détruits après chaque utilisation, les moules permanents offrent une répétabilité, une précision dimensionnelle et une finition de surface lisse, idéales pour les volumes de production moyens à élevés.
Comment ça marche :
Le métal en fusion (généralement des alliages d'aluminium, de magnésium ou de cuivre) est versé par gravité dans un moule métallique préchauffé. Le métal se solidifie rapidement grâce à la conductivité thermique élevée du moule, ce qui entraîne des structures à grains plus fins et des propriétés mécaniques améliorées. Une fois refroidi, le moule s'ouvre et la pièce solidifiée est éjectée, prête pour l'usinage ou la finition de surface.
Ce processus est largement utilisé dans des secteurs tels que la fabrication automobile, aérospatiale et de machines, où les composants nécessitent résistance, cohérence dimensionnelle et rentabilité au fil du temps.
Principaux avantages du moulage en moule permanent :
Résistance mécanique améliorée grâce à un refroidissement rapide.
Excellente précision dimensionnelle avec un minimum d'usinage requis.
Finition de surface supérieure adaptée aux applications décoratives ou structurelles.
Longue durée de vie du moule permettant une efficacité de production élevée.
Réduction des déchets de matériaux par rapport aux méthodes de moules consommables.
Le processus peut également être amélioré en utilisantcoulée en moule permanent assistée par pressionoutechniques de coulée inclinée, qui améliorent encore le flux de métal, minimisent la porosité et augmentent la cohérence du produit.
Le moulage en moule permanent offre une flexibilité sur une large gamme d’alliages, de géométries et d’échelles de production. Le tableau suivant met en évidence lesprincipaux paramètres et spécificationsqui définissent les performances du processus :
| Paramètre | Plage de spécifications/description |
|---|---|
| Matériau du moule | Acier inoxydable ou fonte (H13, fonte grise) |
| Durée de vie du moule | 10 000 à 120 000 cycles (selon l'alliage et l'entretien) |
| Température de coulée | 650°C – 800°C (pour les alliages d'aluminium) |
| Temps de refroidissement | 30 à 180 secondes (contrôlé par la température du moule et le volume de coulée) |
| Poids de lancer | De 0,1 kg à plus de 50 kg par composant |
| Tolérance dimensionnelle | ±0,1 mm à ±0,3 mm |
| Finition de surface (Ra) | 1,6 µm - 3,2 µm |
| Alliages utilisés | Aluminium (A356, A380), magnésium, cuivre, zinc |
| Taux de production | 10 à 30 castings par heure |
Processusus secondaires disponibles :
Traitement thermique (T5, T6) pour une optimisation de la résistance
Usinage CNC pour des caractéristiques à tolérances serrées
Grenaillage ou anodisation pour des finitions esthétiques
Contrôles non destructifs (rayons X, ressuage) pour l'assurance qualité
La force de Permanent Mold Casting réside dans sa combinaison de répétabilité et de précision. Contrairement au moulage au sable, qui entraîne souvent des tolérances variables, les moules permanents peuvent fournir des produits de forme proche de la forme finale avec une finition minimale requise. Cette efficacité entraîne une réduction des coûts et des délais de livraison, ce qui en fait un choix populaire pour les opérations de fabrication à moyenne et grande échelle.
1. Composants automobiles
Le moulage en moule permanent est largement utilisé dans le secteur automobile pour produire des blocs moteurs, des pistons, des culasses et des composants de suspension. Ces pièces exigent à la fois des propriétés légères et une intégrité mécanique. Le processus de solidification contrôlé garantit une structure de grain uniforme, minimisant les défauts internes comme la porosité et le retrait.
2. Aérospatiale et défense
Dans l’aérospatiale, la réduction du poids sans compromettre la résistance est essentielle. Les alliages d'aluminium et de magnésium coulés dans des moules permanents offrent l'équilibre idéal entre densité et résistance à la traction. Les composants tels que les supports, les boîtiers et les boîtiers d'engrenages bénéficient d'une excellente résistance à la fatigue et de performances contre la corrosion.
3. Machines marines et industrielles
Les pièces moulées permanentes sont préférées pour les hélices, les corps de pompe et les pièces de compresseur en raison de leur fiabilité dimensionnelle et de leur finition de surface lisse. La structure métallurgique améliorée offre également une meilleure résistance à l'usure et à la corrosion par rapport aux alternatives coulées en sable.
4. Composants électriques et électroniques
Les alliages de cuivre à haute conductivité peuvent être coulés efficacement à l'aide de moules permanents pour produire des rotors, des connecteurs et des boîtiers électriques avec des tolérances précises et des propriétés électriques constantes.
Comparaison avec d'autres méthodes de coulée :
| Processus | Coût de l'outillage | Précision dimensionnelle | Finition de surface | Adéquation du volume de production | Alliages typiques |
|---|---|---|---|---|---|
| Moulage au sable | Faible | Modéré | Rugueux | Faible – Moyen | Fer, Acier, Aluminium |
| Moulage en moule permanent | Moyen | Haut | Lisse | Moyen – Élevé | Aluminium, Cuivre, Magnésium |
| Moulage sous pression (haute pression) | Haut | Très élevé | Excellent | Élevé – Très élevé | Aluminium, Zinc |
Alors que le moulage sous pression offre une automatisation plus élevée et des cycles encore plus rapides, le moulage en moule permanent offre un équilibre parfait entre l'investissement en outillage et les performances du produit. La porosité réduite et la résistance supérieure le rendent adapté aux pièces qui subiront un traitement thermique ou un usinage.
Q1 : Comment le moulage en moule permanent améliore-t-il la qualité du produit par rapport au moulage en sable ?
A1 : Le moulage en moule permanent améliore la qualité du produit en offrant une solidification plus rapide, ce qui se traduit par une structure de grain plus fine et plus dense. Cela améliore les propriétés mécaniques telles que la résistance à la traction et la ductilité. Le moule en acier réutilisable garantit des dimensions constantes, des surfaces lisses et des défauts minimes tels que la porosité ou les inclusions, courants dans le moulage au sable.
Q2 : Comment choisir le bon alliage pour les applications de moulage en moule permanent ?
A2 : La sélection de l'alliage dépend des exigences de performances telles que la résistance, la résistance à la corrosion et la conductivité thermique. Pour les pièces structurelles légères, les alliages d'aluminium (A356, A380) sont idéaux. Pour une conductivité électrique élevée, des alliages de cuivre sont utilisés. Lorsque la résistance à la chaleur ou la rigidité sont nécessaires, les alliages de magnésium peuvent être préférés. Chaque alliage doit également être adapté à la conception du moule et au contrôle de la température appropriés pour optimiser l'écoulement et la solidification.
ÀLosier, nous sommes spécialisés dansSolutions de moulage en moule permanent conçues avec précisionqui répondent aux normes mondiales de qualité et de performance. Notre fonderie avancée intègre des contrôles de processus modernes, des systèmes de coulée automatisés et des procédures d'inspection rigoureuses pour garantir que chaque pièce moulée répond aux spécifications dimensionnelles et mécaniques.
L’expertise de Losier s’étend de la conception de moules et de la sélection des alliages à l’usinage final et à la finition. En tirant parti d'un logiciel de simulation avancé et d'une analyse du flux thermique, nous prévoyons le comportement du métal avant le début de la coulée, minimisant ainsi les défauts et garantissant des résultats cohérents sur tous les lots de production.
Nous servons des clients à traversindustries automobile, aérospatiale, énergétique et maritime, fournissant des pièces moulées personnalisées alliant performances, efficacité et durabilité. Notre accent sur la durabilité garantit une utilisation optimale des matériaux, une réduction des déchets et des émissions de carbone tout au long de la production.
Que vous ayez besoindéveloppement de prototypes, production de masse, oumoulage en alliage spécial, Losier propose une solution conçue pour une fiabilité à long terme et des performances compétitives.
Pour plus d’informations ou pour discuter de vos besoins spécifiques en matière de casting,Contactez-nousaujourd’hui pour découvrir comment l’expertise de Losier en matière de moulage en moule permanent peut améliorer les performances de vos produits et l’efficacité de votre fabrication.
